루미스톤과 UV LED 투광등의 환상적인 시너지
루미스톤은 태양광만으로도 훌륭하게 빛을 내지만, 주변 환경이나 날씨의 제약을 극복하고 더욱 드라마틱한 야간 경관(별빛 산책로 등)을 연출하기 위해 UV LED 투광등을 함께 설계하는 경우가 많습니다.
설계 및 설치 시 핵심 고려사항
성공적인 조명 연출을 위해서는 자재 선택과 각도 설정이 매우 중요합니다.
최적의 파장대 선택: 축광석이 가장 효율적으로 빛을 흡수하는 UV-A 대역(주로 395nm ~ 405nm)의 LED 칩이 적용된 투광등을 선택해야 합니다.
야외 방수/방진 등급: 비와 먼지에 상시 노출되므로 반드시 IP65 또는 IP66 이상의 옥외 전용 완전 방수 제품을 사용해야 잔고장이 없습니다.
눈부심(Glare) 방지 설계: UV 불빛이 보행자의 눈을 직접 향하면 피로감을 줄 수 있습니다. 따라서 지주(폴대)를 세워 위에서 바닥을 향해(하향 조사) 비추도록 각도를 설계하는 것이 필수적입니다.
UVLED 투광등 디자인 현장별 결정
UV LED 투광등 시공 순서
전기 공사가 수반되므로 전문 면허를 가진 업체를 통해 아래의 순서로 안전하게 시공되어야 합니다.
1.지중 배관 및 배선 작업:안전한 전원 공급의 기초.설계 도면에 따라 투광등이 설치될 위치(폴대 기초부)까지 전선이 지나갈 지중 배관(ELP 전선관 등)을 매설하고, 규격에 맞는 전원 케이블을 입선합니다.
2.지주(폴대) 기초 및 세우기:빛을 뿌려줄 거점 마련.투광등을 높이 달아 넓은 면적을 비추기 위해, 콘크리트 타설 앙카 작업 등으로 폴대를 튼튼하게 고정합니다. (벽면 부착 시 브래킷 설치로 대체)
3.등기구 취부 및 각도 조절:하향 조사 각도 세팅.UV LED 투광등을 폴대 상단이나 브래킷에 단단히 고정합니다. 이때 불빛이 루미스톤 바닥 면을 넓고 고르게 비추되, 보행자의 시야를 방해하지 않도록 정밀하게 각도를 하향 조정합니다.
4.전기 결선 및 방수 마감:습기 차단 필수.전원 케이블과 투광등의 리드선을 결선합니다. 야외 환경이므로 결선 부위에 물이 스며들지 않도록 방수 테이프와 수축 튜브 등을 사용하여 철저하게 방수 마감 처리를 합니다.
5.조도 및 발광 테스트:야간(또는 차광 상태)에 전원을 켜고 투광등이 정상 작동하는지 확인합니다. 동시에 바닥의 루미스톤이 설계한 의도대로 충분한 빛을 받아 발광하는지 점검하여 최종 각도를 확정합니다.
밤을 걷는 별빛 산책로! ECOSHINE153LUMINOUS 루미스톤 축광석 바닥재 완벽 가이드
밤을 걷는 별빛 산책로! ECOSHINE153LUMINOUS 루미스톤 축광석 바닥재 완벽 가이드
안녕하세요!
오늘은 도심의 밤을 안전하고 아름답게 밝혀주는 혁신적인 친환경 바닥재, 에코리엔트샤인(주)의 'ECOSHINE153LUMINOUS 루미스톤(축광석)'에 대해 알아보겠습니다.
지자체 경관 사업이나 공원 산책로 조성을 계획 중이시라면 설계 단계부터 조달청 혁신장터 수의계약, 시공 방법까지 이 글 하나로 완벽하게 정리해 드릴게요!

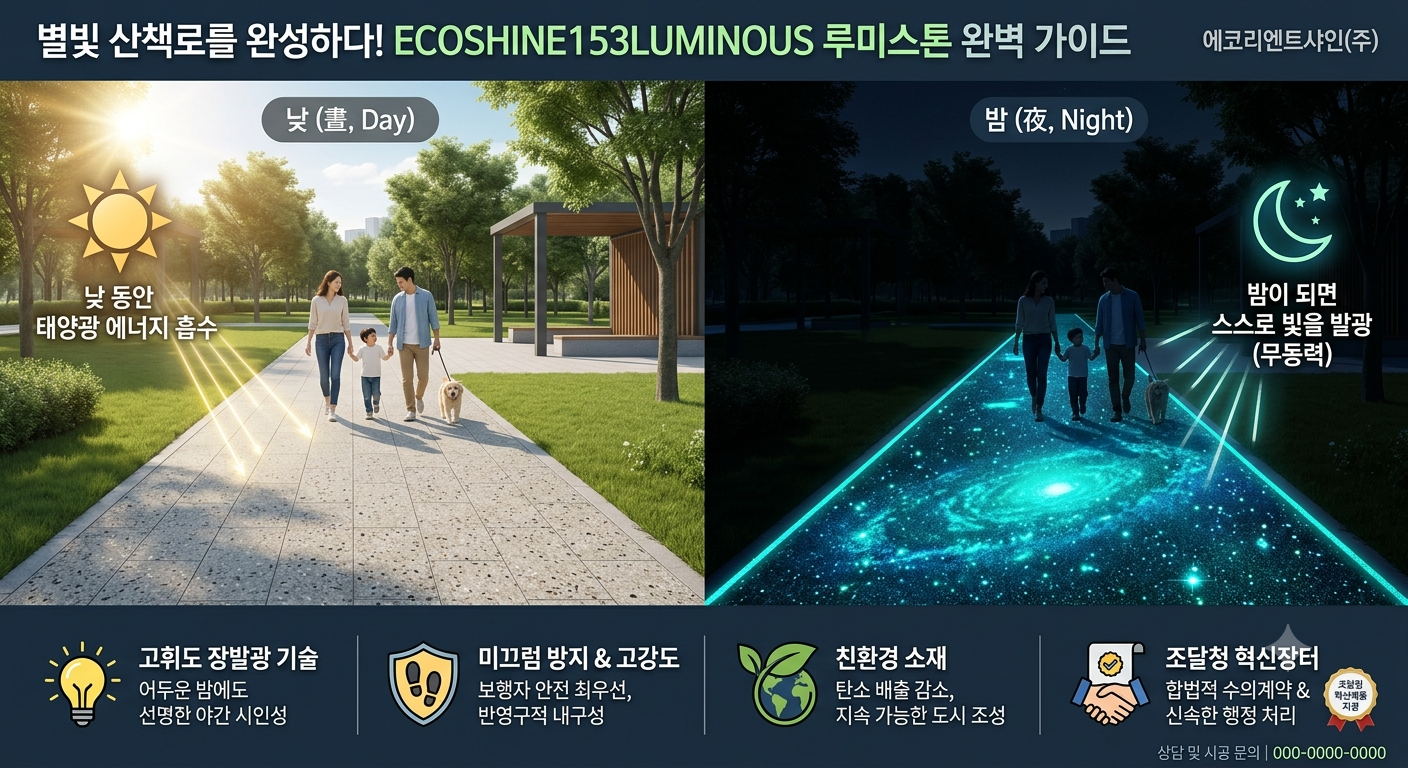

1. ECOSHINE153LUMINOUS 루미스톤 축광석 바닥재란?
루미스톤(축광석)은 낮 동안 태양광이나 일반 조명의 빛 에너지를 흡수해 저장해 두었다가, 어두운 밤이 되면 스스로 빛을 내는 무동력, 무전원 친환경 바닥재입니다.
뛰어난 발광 성능: 고휘도 장발광 기술을 적용해 야간 시인성이 매우 뛰어납니다.
안전성과 내구성: 보행자를 위한 미끄럼 방지 특수 표면 처리, 방수 기능, 그리고 고강도 소재를 사용하여 가혹한 외부 환경에서도 반영구적인 사용이 가능합니다.
다양한 활용처: 공원 산책로(별빛 산책로), 횡단보도, 상업 시설 통로, 자전거 도로 등 야간 보행 안전과 경관 개선이 필요한 모든 곳에 적용할 수 있습니다.

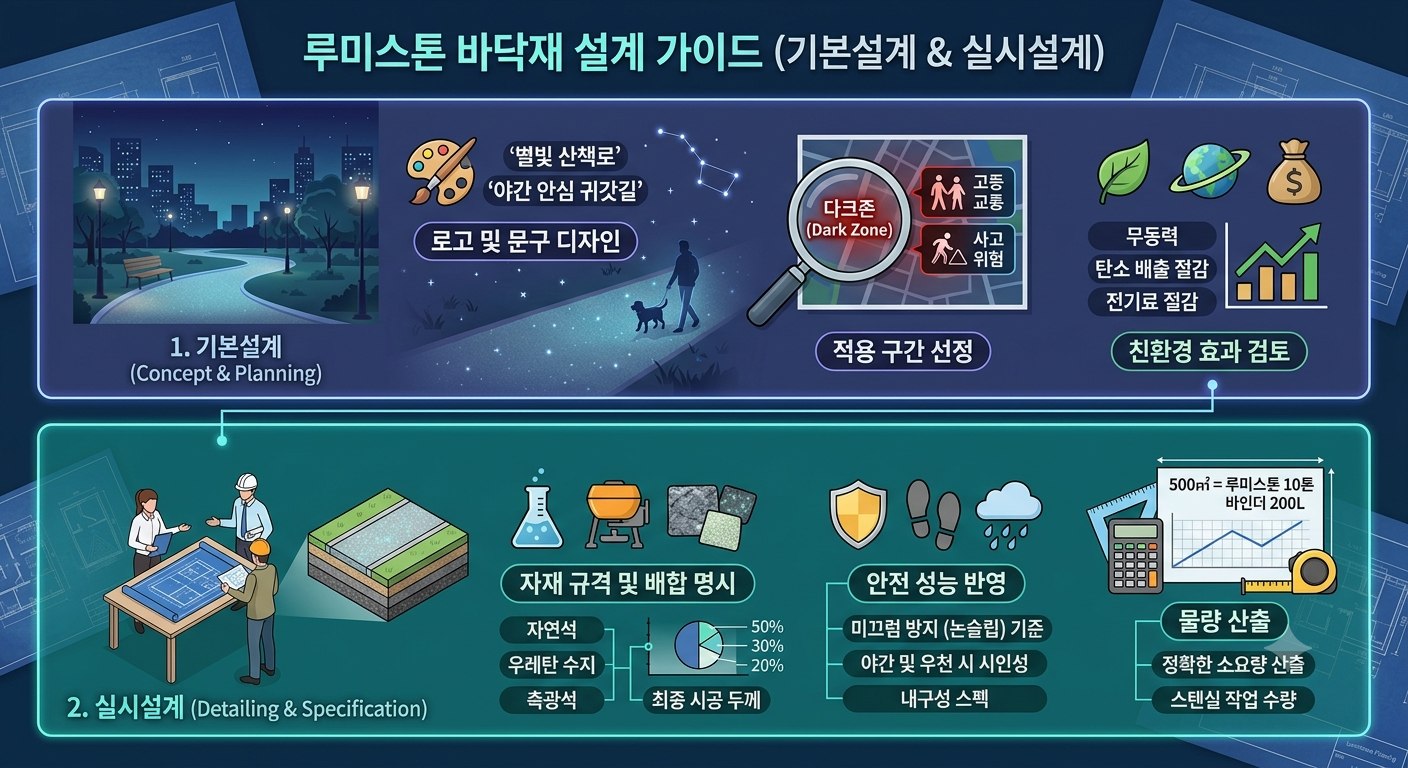

2. 설계 가이드 (기본설계 & 실시설계)
성공적인 루미스톤 바닥재 도입을 위해서는 체계적인 설계가 필수적입니다. 설계사무소 및 발주처에서는 다음 사항을 반영하시면 좋습니다.
기본설계 (Concept & Planning)
디자인 및 테마 기획: '별빛 산책로', '야간 안심 귀갓길' 등 공간 특성에 맞는 야간 경관 테마를 설정합니다. 바닥에 들어갈 로고나 별자리 문구 등의 컨셉을 잡습니다.
적용 구간 선정: 야간 보행자의 이동이 많거나 가로등 불빛이 닿지 않아 안전사고 위험이 있는 다크존(Dark Zone)을 우선적으로 선정합니다.
친환경 효과 검토: 전기가 필요 없는 무동력 제품이므로, 탄소 배출 절감 및 전기료/유지보수 비용 절감 효과를 기획안에 반영합니다.
실시설계 (Detailing & Specification)
자재 규격 및 배합 명시: 자연석과 우레탄 수지(외부용), 축광석의 혼합 비율과 바닥재의 최종 시공 두께를 설계 도서 및 시방서에 명확히 기재합니다.
안전 성능 반영: 야간 및 우천 시 보행자 미끄럼 방지(논슬립) 기준과 내구성 스펙을 도면에 포함합니다.
물량 산출: 시공 면적에 따른 정확한 루미스톤 및 바인더 소요량, 스텐실(문양) 작업 수량을 산출하여 내역서를 작성합니다.

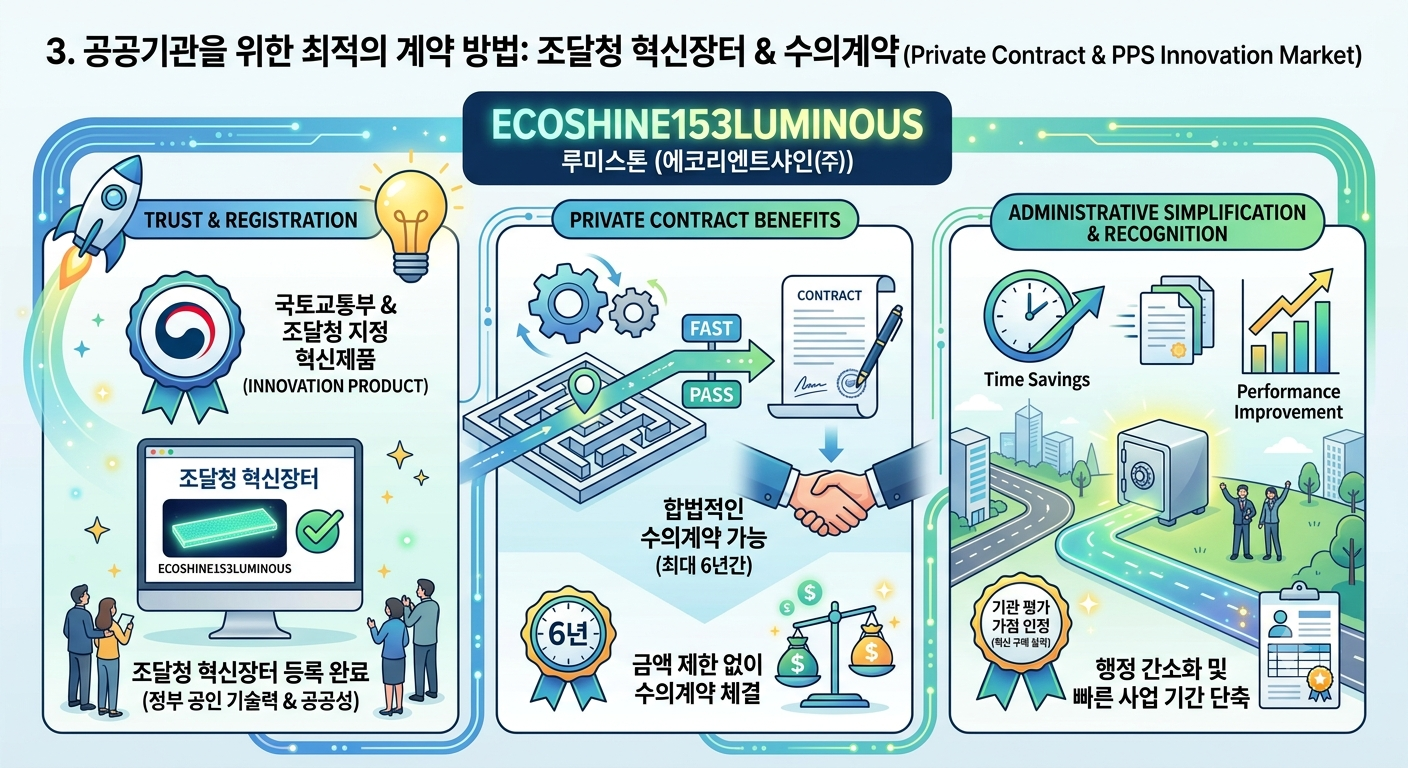

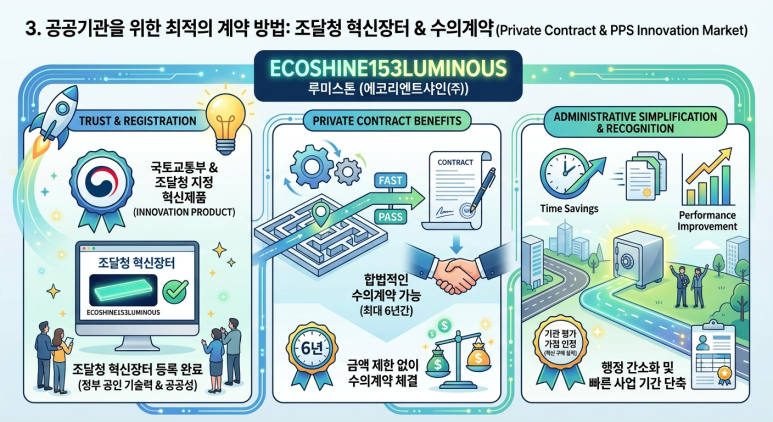

3. 계약 방법: 조달청 혁신장터 & 수의계약
공공기관이나 지자체 담당자분들이 가장 주목하셔야 할 부분입니다. 에코리엔트샤인(주)의 ECOSHINE153LUMINOUS 루미스톤은 국토교통부와 조달청으로부터 '혁신제품'으로 공식 지정되었습니다.
조달청 혁신장터 등록 완료: 정부가 기술력과 공공성을 인정한 제품으로, 조달청 '혁신장터' 전용 플랫폼에 등록되어 있어 신뢰하고 구매할 수 있습니다.
합법적인 수의계약 가능: 혁신제품 특례에 따라 국가기관, 지방자치단체, 공공기관 등은 복잡하고 번거로운 경쟁 입찰 과정을 거치지 않고 최대 6년간 금액 제한 없이 수의계약을 체결할 수 있습니다.
행정 간소화 및 실적 인정: 빠르고 간편한 행정 처리로 사업 기간을 획기적으로 단축할 수 있으며, 기관의 공공서비스 개선(혁신 구매) 실적으로도 인정받을 수 있습니다.

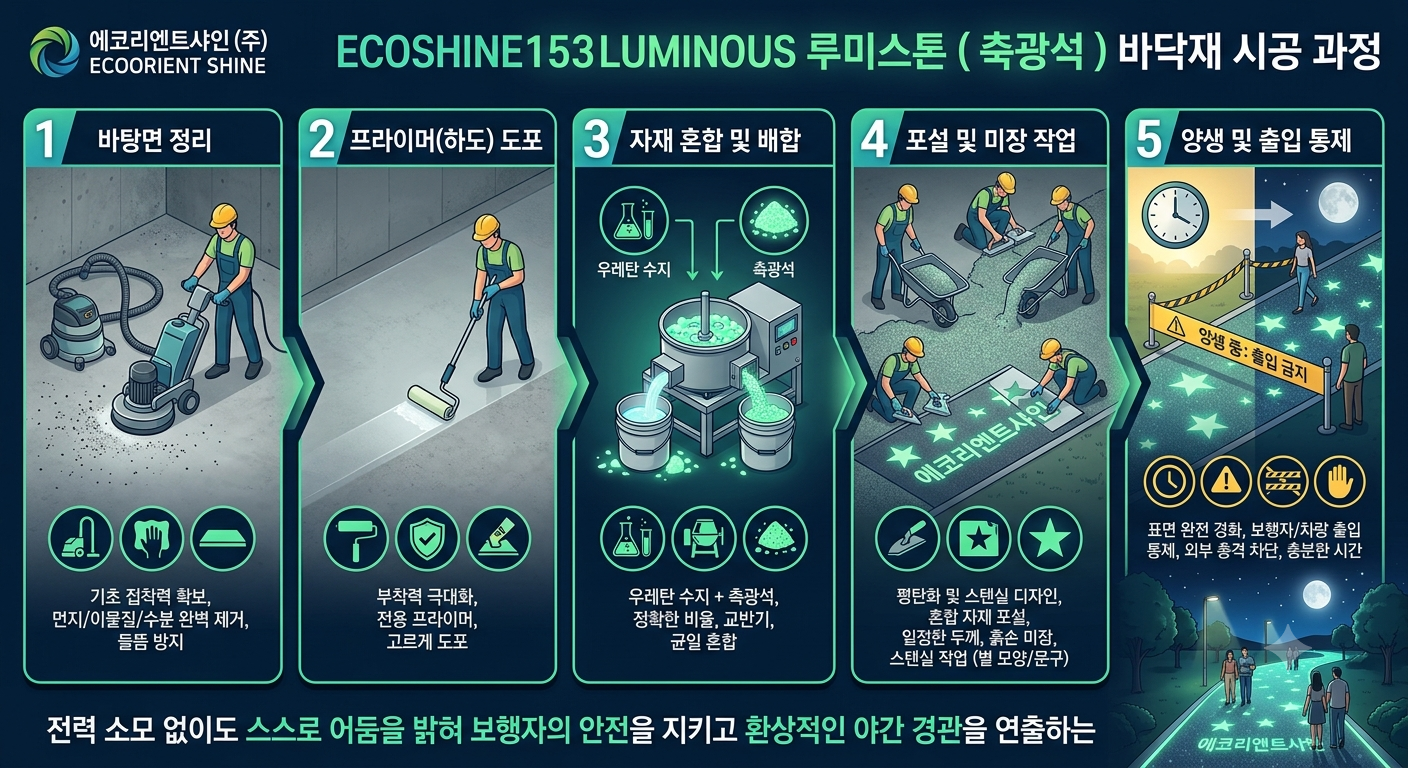

4. 시공 과정 (Construction)
우수한 자재만큼이나 꼼꼼한 시공이 필수적입니다. 루미스톤 바닥재 시공은 다음의 정밀한 단계를 거쳐 완성됩니다
1.바탕면 정리:접착력 확보의 기초.기존 바닥의 먼지, 이물질, 수분 등을 완벽하게 제거하여 자재가 바닥에 들뜸 없이 단단하게 붙도록 바탕면을 깨끗하게 정리합니다.
2.프라이머(하도) 도포:바닥면과 루미스톤 혼합물 사이의 부착력을 극대화하기 위해 전용 프라이머(접착 증진제)를 롤러나 붓으로 고르게 도포합니다.
3.자재 혼합 및 배합:우레탄 수지(외부용) + 축광석.고휘도 루미스톤(축광석)과 바인더(특수 우레탄 수지 등)를 설계된 정확한 비율로 교반기에 넣어 균일하게 혼합합니다.
4.포설 및 미장 작업:평탄화 및 스텐실 디자인.혼합된 자재를 시공 면적에 붓고, 일정한 두께가 되도록 흙손 등을 이용해 평탄화하는 미장 작업을 진행합니다. 별 모양이나 특정 문구 등 디자인 요소가 들어갈 경우 스텐실 작업을 함께 진행합니다.
5.양생 및 출입 통제:표면이 완전히 단단하게 경화될 때까지 보행자나 차량의 출입을 철저히 통제하고, 외부 충격이 가해지지 않도록 충분한 시간 동안 양생시킵니다.
전력 소모 없이도 스스로 어둠을 밝혀 보행자의 안전을 지키고 환상적인 야간 경관을 연출하는 ECOSHINE153LUMINOUS
루미스톤!
조달청 혁신장터를 통한 수의계약으로 간편하고 투명하게 도입하여, 우리 지역에도 시민들이 안심하고 걸을 수 있는 아름다운 '별빛 산책로'를 조성해 보는 것은 어떨까요?

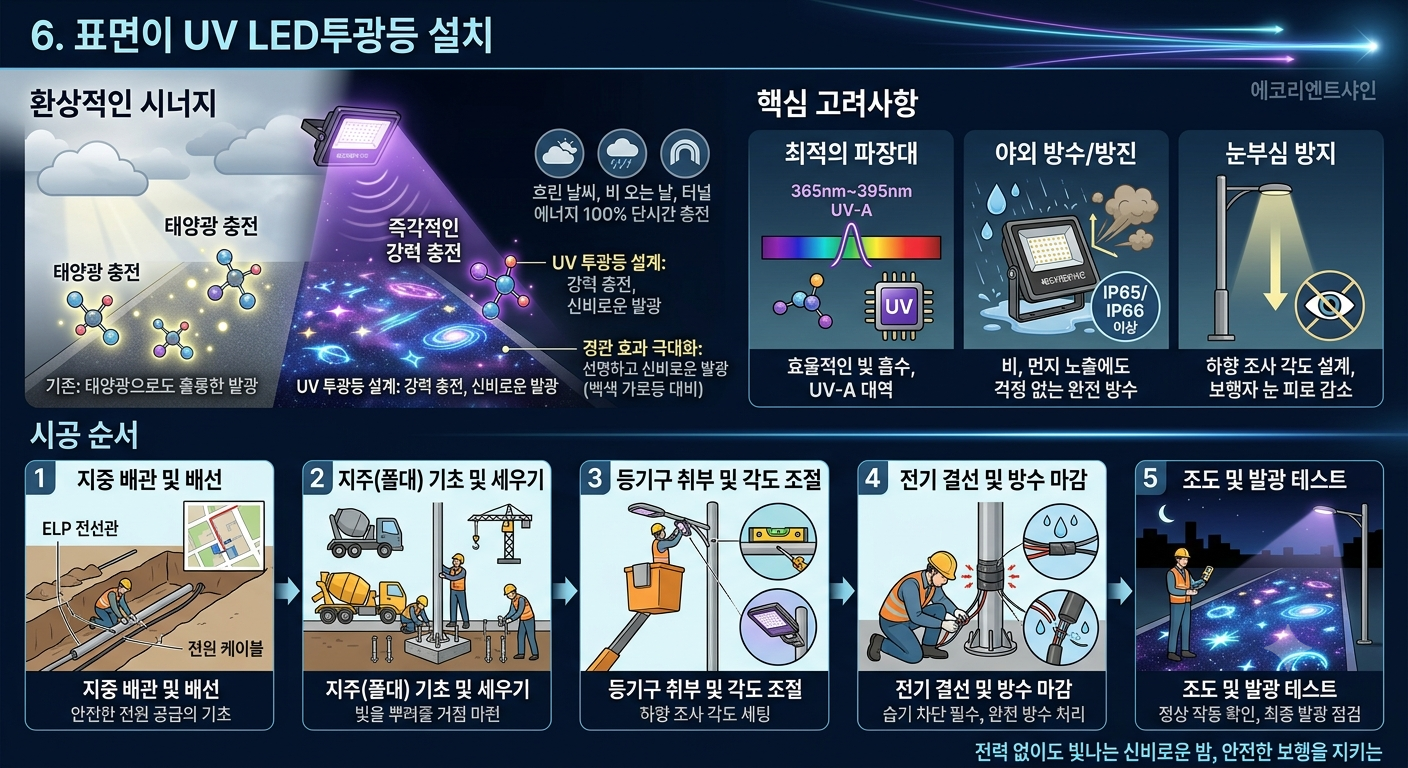

6. UV LED투광등 설치
루미스톤과 UV LED 투광등의 환상적인 시너지
루미스톤은 태양광만으로도 훌륭하게 빛을 내지만, 주변 환경이나 날씨의 제약을 극복하고 더욱 드라마틱한 야간 경관(별빛 산책로 등)을 연출하기 위해 UV LED 투광등을 함께 설계하는 경우가 많습니다.
즉각적인 강력한 축광: 흐린 날씨, 비 오는 날, 혹은 햇빛이 전혀 들지 않는 터널 및 교량 하부에서도 단시간에 에너지를 100% 충전시켜 줍니다.
경관 효과 극대화: 백색 가로등은 너무 밝아 축광석 본연의 빛을 간섭할 수 있지만, UV(자외선) 파장은 사람의 눈에 잘 보이지 않으면서 축광석의 형광 물질만 강하게 반응시켜 훨씬 선명하고 신비로운 발광을 만들어냅니다.
설계 및 설치 시 핵심 고려사항
성공적인 조명 연출을 위해서는 자재 선택과 각도 설정이 매우 중요합니다.
최적의 파장대 선택: 축광석이 가장 효율적으로 빛을 흡수하는 UV-A 대역(주로 395nm ~ 405nm)의 LED 칩이 적용된 투광등을 선택해야 합니다.
야외 방수/방진 등급: 비와 먼지에 상시 노출되므로 반드시 IP65 또는 IP66 이상의 옥외 전용 완전 방수 제품을 사용해야 잔고장이 없습니다.
눈부심(Glare) 방지 설계: UV 불빛이 보행자의 눈을 직접 향하면 피로감을 줄 수 있습니다. 따라서 지주(폴대)를 세워 위에서 바닥을 향해(하향 조사) 비추도록 각도를 설계하는 것이 필수적입니다.
UVLED 투광등 디자인 현장별 결정
UV LED 투광등 시공 순서
전기 공사가 수반되므로 전문 면허를 가진 업체를 통해 아래의 순서로 안전하게 시공되어야 합니다.
1.지중 배관 및 배선 작업:안전한 전원 공급의 기초.설계 도면에 따라 투광등이 설치될 위치(폴대 기초부)까지 전선이 지나갈 지중 배관(ELP 전선관 등)을 매설하고, 규격에 맞는 전원 케이블을 입선합니다.
2.지주(폴대) 기초 및 세우기:빛을 뿌려줄 거점 마련.투광등을 높이 달아 넓은 면적을 비추기 위해, 콘크리트 타설 앙카 작업 등으로 폴대를 튼튼하게 고정합니다. (벽면 부착 시 브래킷 설치로 대체)
3.등기구 취부 및 각도 조절:하향 조사 각도 세팅.UV LED 투광등을 폴대 상단이나 브래킷에 단단히 고정합니다. 이때 불빛이 루미스톤 바닥 면을 넓고 고르게 비추되, 보행자의 시야를 방해하지 않도록 정밀하게 각도를 하향 조정합니다.
4.전기 결선 및 방수 마감:습기 차단 필수.전원 케이블과 투광등의 리드선을 결선합니다. 야외 환경이므로 결선 부위에 물이 스며들지 않도록 방수 테이프와 수축 튜브 등을 사용하여 철저하게 방수 마감 처리를 합니다.
5.조도 및 발광 테스트:야간(또는 차광 상태)에 전원을 켜고 투광등이 정상 작동하는지 확인합니다. 동시에 바닥의 루미스톤이 설계한 의도대로 충분한 빛을 받아 발광하는지 점검하여 최종 각도를 확정합니다.
ECOSHINE153LUMINOUS 루미스톤!
조달청 혁신장터를 통한 수의계약으로 간편하고 투명하게 도입하여, 우리 지역에도 시민들이 안심하고 걸을 수 있는 아름다운 '별빛 산책로'를 조성해 보는 것은 어떨까요?
